Wprowadzenie produktu Ekran LCD o przekątnej 3,5 TFT Ekran LCD o przekątnej 3,5 TFT ma przekątną 3,5 cala (około 8,9 cm) i należy do ekranów o małych-rozmiarach. Dzięki aktywnej matrycy TFT jasność obrazu jest jednolita, a częstotliwość odświeżania jest szybka.. 3.5-calowy wyświetlacz TFT LCD...

Wyślij zapytanie

Opis

Parametry techniczne

Wprowadzenie produktu

Ekran LCD o przekątnej 3,5 tft

Ekran LCD 3,5 TFT ma przekątną 3,5 cala (około 8,9 cm) i należy do ekranów o małych-rozmiarach. Dzięki aktywnej matrycy TFT jasność obrazu jest jednolita, a częstotliwość odświeżania szybka.

Wyświetlacz LCD o przekątnej 3,5 cala

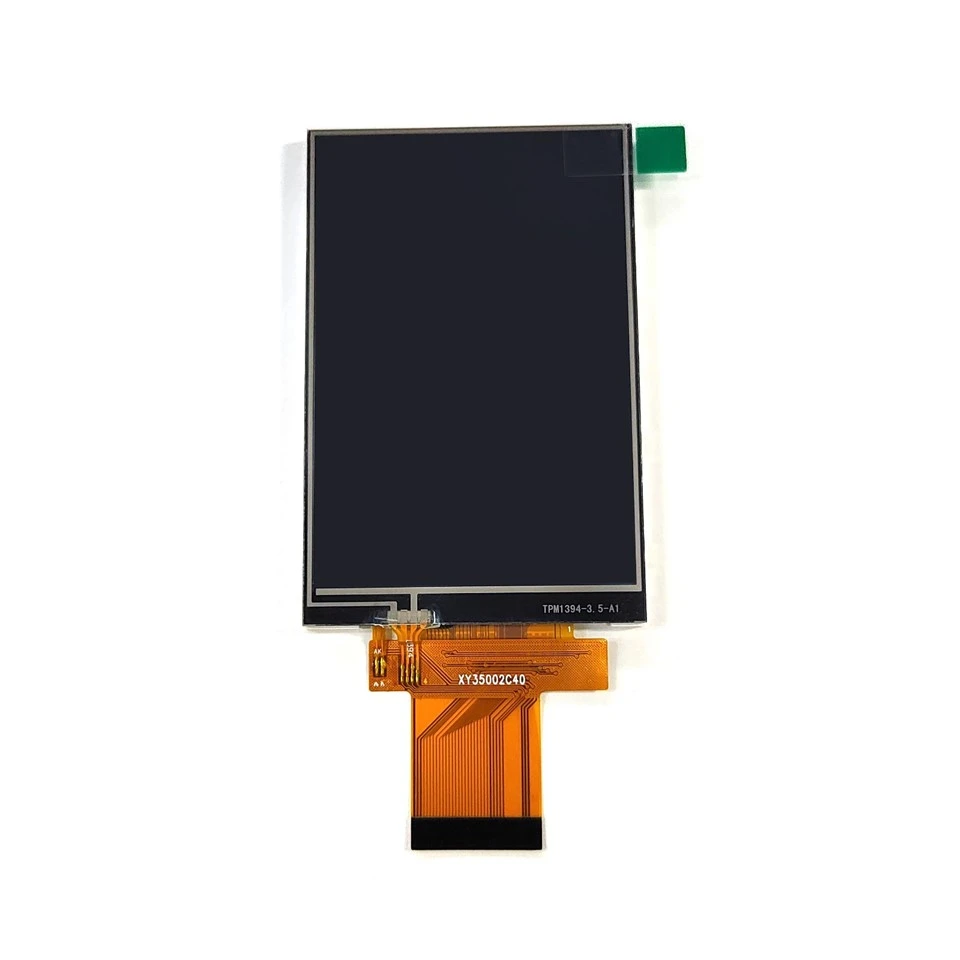

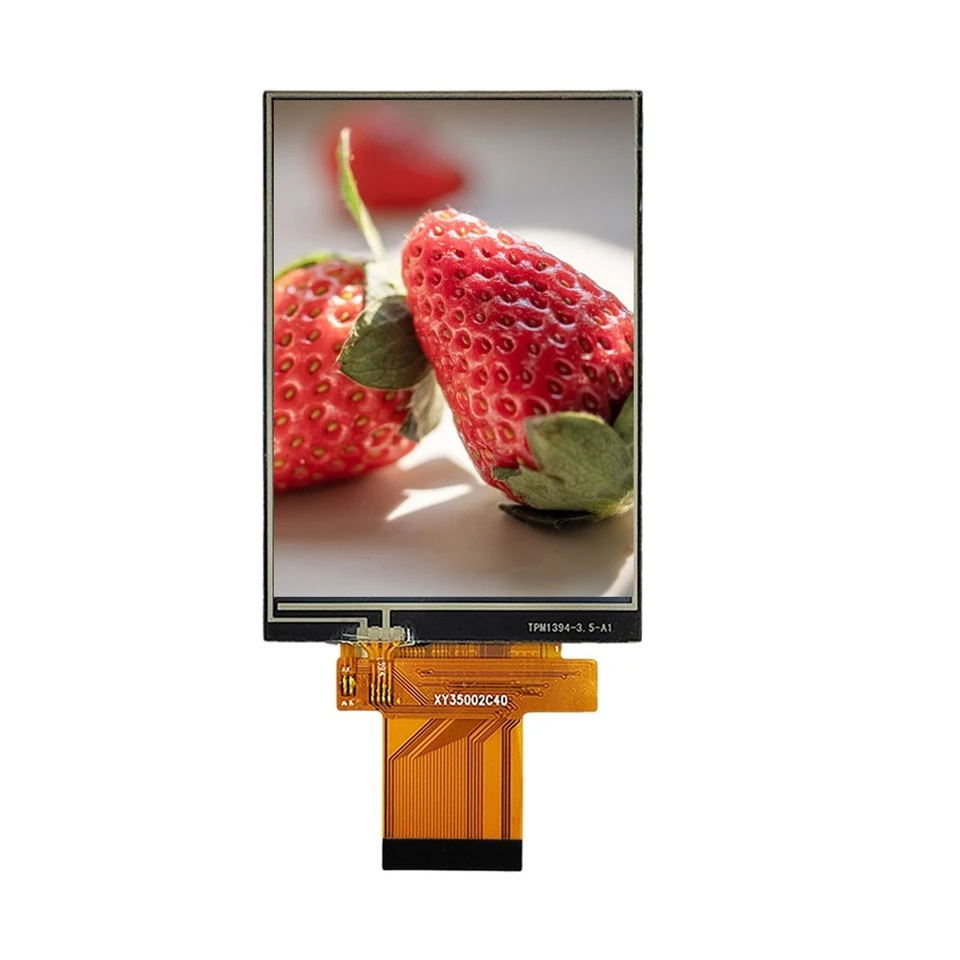

3,5-calowy wyświetlacz TFT LCD należy do modułu wyświetlacza kolorowego, a jego rozdzielczość wynosi 320RGB x 480 punktów. Nazywa się go 3,5-calowy wyświetlacz RPI 480x320 xpt2046 w oparciu o liczbę punktów i inne cechy produktu.

Arduino z ekranem dotykowym 3,5 cala

3,5-calowy ekran dotykowy Arduino można dostosować do postaci rezystancyjnego ekranu dotykowego (RSTP lub pojemnościowy ekran dotykowy (CTP), podczas gdy naszą próbką fizyczną jest ekran ciekłokrystaliczny bez dotyku.

35002C040 Wyświetlacz TFT LCDParametr (specyfikacja)

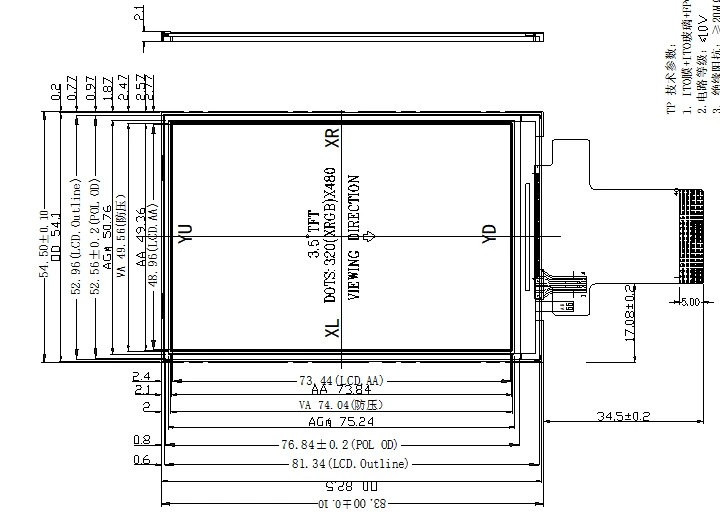

Rozmiar modułu: 54,5 (szer.) × 83 (wys.) × 3,3 (gł.)	Obszar widoku wyświetlacza: 48,96 (szer.) x 73,44 (wys.)
Typ LCD:TFT/transmisyjny	Kąt widzenia: godzina 12
Układ sterownika: ILI9488	Typ sterownika podświetlenia: zasilanie/3,3 V/5,0 VHITE
Typ interfejsu: MCU16BIT	Liczba punktów: 320RGB x 480 punktów

SZPILKA	SYMBOL
1	GND
2	VDD
3	IOVCC (1,8/2,8 V)
4	/CS
5	RS
6	WRB
7	RDB
8	/RSTB
9~24	DB0-DB15
25	GND
26	JA
27	XL
28	YD
29	XR
30-34	BL-K
35-36	BL-A
37	GND
38-40	NC

35002C040 TFT LCD Podobne produkty

Często zadawane pytania

P: Co to jest 3,5-calowy wyświetlacz TFT LCD?

Odp.: Jest to kolorowy ekran LCD o przekątnej 3,5 cala (około 8,9 cm), wykorzystujący technologię TFT (Thin Film Transistor), umożliwiający wyświetlanie kolorowych obrazów o-rozdzielczości.

P: Jakie jest napięcie robocze i pobór mocy?

Odp.: napięcie logiczne: ogólnie 3,3 V lub 5 V (częściowo kompatybilne)

Napięcie podświetlenia: Zwykle 5 V lub 12 V (w zależności od konstrukcji podświetlenia LED)

Zużycie energii zależy od jasności podświetlenia i sposobu jazdy.

P: Na co należy zwrócić uwagę podczas korzystania z niego?

Odp.: potwierdź, że interfejs pasuje do głównego sterowania (SPI, RGB, MCU, MIPI).
Upewnij się, że napięcie i prąd zasilacza podświetlenia są odpowiednie.
Podczas użytkowania należy unikać silnych uderzeń i uszkodzeń statycznych.
Zwróć uwagę na najlepszy kąt widzenia (niektóre ekrany mają 6-punktowy kąt widzenia / 12-punktowy kąt widzenia).
