Wstęp
Monochromatyczny wyświetlacz LCD Spi o rozdzielczości 240 * 160 jest szeroko stosowany w systemach wbudowanych, sterowaniu przemysłowym, elektronice użytkowej i innych dziedzinach. Wyświetlacz przyjmuje rozdzielczość 240 × 160, zapewniając wyraźne i stabilne efekty wyświetlania, co jest bardzo odpowiednie dla różnych urządzeń wymagających doskonałej prezentacji obrazu i tekstu.

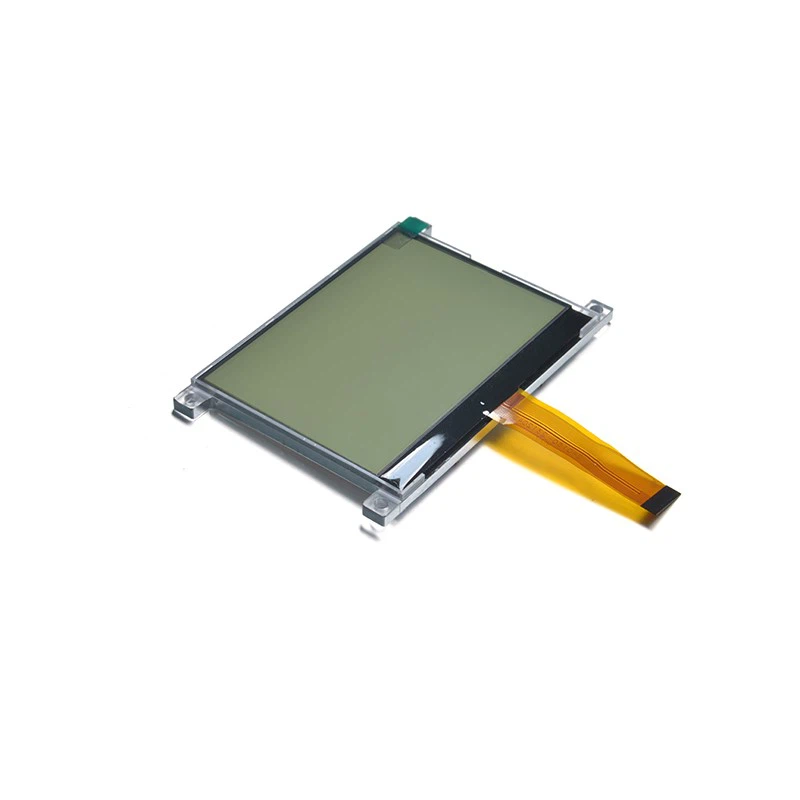

1. Zdjęcie produktu
2.Cecha produktu
Wyświetlacz o wysokiej rozdzielczości
Monochromatyczny wyświetlacz LCD Spi o rozdzielczości 240 x 160 pikseli ma rozdzielczość do 240 x 160, co pozwala wyświetlać wyraźniejsze i bardziej szczegółowe obrazy i teksty niż tradycyjne wyświetlacze o niskiej rozdzielczości.
Szeroki kąt widzenia
W naszym wyświetlaczu zastosowano ulepszoną technologię IPS (In-Plane Switching) lub inną podobną technologię zapewniającą szeroki kąt widzenia, aby zapewnić, że cząsteczki ciekłego kryształu zachowują stosunkowo spójne właściwości optyczne pod wieloma kątami, skutecznie redukując w ten sposób zniekształcenia kolorów i tłumienie jasności pod różnymi kątami widzenia.
Doskonała kompatybilność
Nasz wyświetlacz ma silną kompatybilność i obsługuje wiele popularnych kontrolerów i mikroprocesorów. Niezależnie od tego, czy jest to mikrokontroler 8-bitowy o małej mocy, czy potężny 32-procesor bitowy, można go łatwo podłączyć do wyświetlacza w celu transmisji danych i operacji kontrolnych.
Systemy wbudowane i inteligentny sprzęt
Monochromatyczny wyświetlacz LCD SPI o rozdzielczości 240*160 jest szeroko stosowany w systemach wbudowanych. Ze względu na niski pobór mocy i wydajną transmisję interfejsu SPI jest idealnym modułem wyświetlacza w mikrokontrolerach i jednoukładowych systemach komputerowych.
Urządzenia przemysłowe i panele sterowania
W urządzeniach automatyki przemysłowej i systemach sterowania nasze wyświetlacze są szeroko stosowane w różnych panelach sterowania i modułach wyświetlaczy ze względu na ich wysoką niezawodność i stabilność.
Sprzęt medyczny
Nasze wyświetlacze są również szeroko stosowane w sprzęcie medycznym, zwłaszcza w przenośnym sprzęcie monitorującym, instrumentach diagnostycznych i narzędziach do zarządzania zdrowiem.
Elektronika użytkowa
W dziedzinie elektroniki użytkowej nasze wyświetlacze są stosowane w różnych małych produktach elektroniki użytkowej, takich jak zegary elektroniczne, przywieszki elektroniczne, piloty zdalnego sterowania, konsole do gier itp.
Przyrządy i sprzęt pomiarowy
W różnych przyrządach i sprzęcie pomiarowym nasze produkty są często używane do wyświetlania danych pomiarowych, informacji o alarmach, stanu pracy i ustawień parametrów.

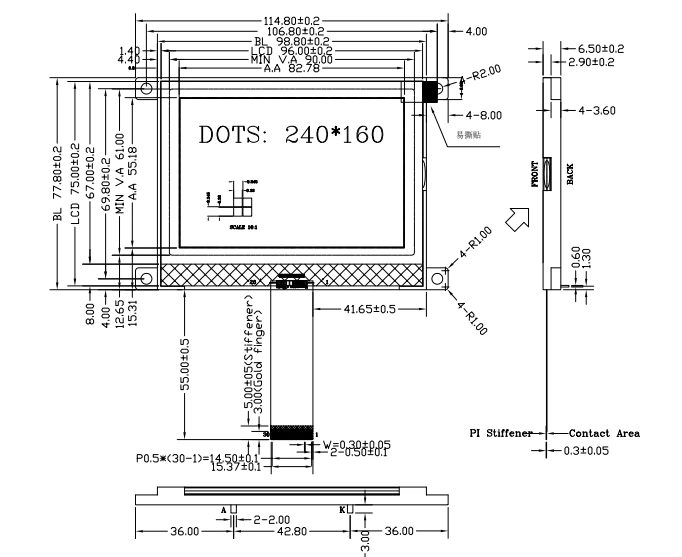

4. Parametr produktu (specyfikacja)
|
Rozmiar modułu: 115 (szer.) × 77,8 (wys.) × 6,5 (gł.) mm |
Obszar widoku wyświetlacza: 90 (szer.) × 61 (wys.) mm |
|
Typ wyświetlacza LCD:FSTN/POZYTYWNY/TRANSFLEKTYWNY |
Kąt widzenia: godzina 6 |
|
Układ sterownika: UC1628C |
Typ sterownika podświetlenia: Zasilanie/3,0+/-0,2 V/biały |
|
Obwód DC-DC: wbudowany |
Waga: do ustalenia |
|
SZPILKA |
SYMBOLE |
SZPILKA |
SYMBOLE |
|
|
1 |
ESD |
16 |
BM0 |
|
|
2 |
Zobacz materiał TST4 |
17 |
Zobacz materiał BM1 |
|
|
3 |
D7 |
18 |
VSS |
|
|
4 |
D6 |
19 |
VSS |
|
|
5 |
D5 |
20 |
VDD |
|
|
6 |
D4 |
21 |
Napęd VDD |
|
|
7 |
D3 |
22 |
Napęd VDD |
|
|
8 |
D2 |
23 |
VLCDIN powiedział: |
|
|
9 |
D1 |
24 |
WYJŚCIE VLCD |
|
|
10 |
D0 |
25 |
VB0- |
|
|
11 |
RST (Biblioteka) |
26 |
VB1- |
|
|
12 |
CS0 |
27 |
VB1+ |
|
|
13 |
płyta CD |
28 |
VD0+ |
|
|
14 |
WR0 |
39 |
ESD |
|
|
15 |
Zobacz materiał WR1 |
30 |
NC |
Obsługa klienta
Często zadawane pytania
P: Co to jest monochromatyczny wyświetlacz LCD SPI o rozdzielczości 240 x 160?
Odpowiedź: Monochromatyczny wyświetlacz LCD SPI o rozdzielczości 240x160 to rodzaj wyświetlacza ciekłokrystalicznego (LCD), który charakteryzuje się rozdzielczością 240 pikseli w poziomie i 160 pikseli w pionie, wyświetlając obrazy w jednym kolorze (monochromatyczny). Wykorzystuje protokół komunikacyjny Serial Peripheral Interface (SPI) do przesyłania danych pomiędzy mikrokontrolerem a wyświetlaczem.
P: Co oznacza „SPI” w kontekście tego wyświetlacza?
Odp.: SPI (Serial Peripheral Interface) to protokół komunikacyjny umożliwiający szybką transmisję danych pomiędzy mikrokontrolerem (lub innym urządzeniem) a wyświetlaczem. Wykorzystuje interfejs szeregowy z mniejszą liczbą pinów w porównaniu do komunikacji równoległej, co czyni go idealnym rozwiązaniem dla systemów wbudowanych z ograniczoną liczbą pinów GPIO.
P: Jaka jest zaleta monochromatycznego wyświetlacza LCD?
Odp.: Monochromatyczny wyświetlacz LCD jest prostszy i tańszy w produkcji w porównaniu do wyświetlaczy kolorowych. Zużywa mniej energii, zapewnia wyższy kontrast zapewniający czytelność i idealnie nadaje się do zastosowań, w których kolor nie jest konieczny, takich jak podstawowy tekst lub proste wyświetlacze graficzne w systemach wbudowanych.
P: Jaki jest typowy przypadek użycia monochromatycznego wyświetlacza LCD SPI o rozdzielczości 240x160?
Odp.: Ten typ wyświetlaczy jest powszechnie stosowany w systemach wbudowanych o małej mocy, urządzeniach przenośnych, sprzęcie medycznym, zastosowaniach przemysłowych i projektach typu „zrób to sam”, gdzie należy wyświetlić prostą grafikę lub tekst, np. zegary cyfrowe, wskaźniki stanu i małe panele sterowania .
P: Jak rozdzielczość 240x160 wpływa na jakość obrazu?
Odp.: Przy rozdzielczości 240x160 wyświetlacz może wyświetlać wyraźny tekst i podstawową grafikę, ale jakość obrazu nie jest tak szczegółowa jak w przypadku kolorowych wyświetlaczy o wyższej rozdzielczości. Jest wystarczający do zastosowań, w których prostota i przejrzystość są ważniejsze niż grafika w wysokiej rozdzielczości.
P: Czy monochromatyczny wyświetlacz LCD SPI o rozdzielczości 240 x 160 może wyświetlać grafikę?
Odp.: Tak, monochromatyczny wyświetlacz LCD SPI o rozdzielczości 240 x 160 może wyświetlać prostą grafikę, taką jak ikony, logo lub kształty, ale ze względu na jego monochromatyczny charakter będzie ograniczony do prostych grafik czarno-białych lub w skali szarości. Złożone obrazy lub pełnokolorowa grafika nie są odpowiednie dla tego wyświetlacza.
P: Jaki jest typowy pobór mocy monochromatycznego wyświetlacza LCD SPI o rozdzielczości 240 x 160?
Odp.: Zużycie energii różni się w zależności od czynników takich jak jasność wyświetlacza i stopień wykorzystania, ale ogólnie monochromatyczne wyświetlacze LCD mają mniejsze zapotrzebowanie na energię w porównaniu z wyświetlaczami kolorowymi. Zwykle pobierają od 5 do 30 mA, w zależności od ustawień podświetlenia, dzięki czemu nadają się do zastosowań zasilanych bateryjnie.
